「JARL創立90周年記念」

自作品コンテスト入賞作品

 ハムフェア2015自作品コンテストには、規定部門に18作品、自由部門に20作品の応募がありました。
 第1次審査(書類審査)に合格した、作品の中から実作品で審査する第2次審査をおこなった結果、次のとおり各部門の受賞が決まりました。受賞者のみなさんおめでとうございます。
 入賞作品はハムフェア2015会場内に展示をおこない、受賞者の方々にはハムフェア2015イベントコーナーで表彰状が授与されます。

規定部門「7MHz AM送信機(トランシーバーも含む)」

最優秀賞
(総務大臣表彰予定)

コンパクト PWM 200W
AM送信機
JA9YZ 島田亮一さん

【おもな特徴】

  • コンパクトな200W AM送信機を狙って変調はPWM方式を採用
  • オール半導体、電源内蔵のオールインワン設計
  • 商用電源トランスや変調トランス不使用の軽量仕上げ
  • 400mm(W)×130mm(H)×300mm(D)、重量7.6kg

優秀賞第1席

7MHz AM QRP送信機
JA8CXX 野順一さん

【おもな特徴】

  • 数々の工夫を凝らした変調器周り(終段・励振段コレクター変調採用)。
  • 送信帯域幅を6kHzにおさめるため、変調器には3kHzのLPFを使用
  • 可変水晶発振により、7.170〜7.200MHzの範囲で良好な安定度を確保
  • 送受信アンテナ切替回路および受信ミューティング回路を実装

優秀賞第2席

7MHz AM

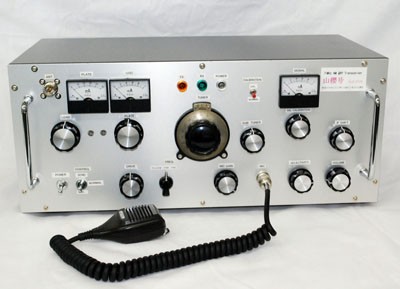

QRPトランシーバー 山櫻号
JL1PSW 森谷 宏さん

【おもな特徴】

  • QRPでも交信のチャンスをつかむため、送信部は深い変調を目標にプレート変調を採用
  • 受信部は7MHzの混信に耐え、かつAMを良い音で聞く工夫を凝らした回路設計

優秀賞第3席

自作で楽しむ40m QRP
AMトランシーバー
(JR8DAG-40AM2015)
JR8DAG 菅野正人さん

【おもな特徴】

  • 安定性や再現性を重視した回路設計。メンテナンスがおこないやすい構造を採用
  • VXO(可変水晶発振)を使用し、7.145〜7.195MHzを運用可能
  • 6素子ラダー型水晶フィルターを使ったシングルスーパーヘテロダイン方式で、AM交信に必要な感度、選択度を確保
  • 送信部は終段に2SC2086を使用した終段コレクター変調で出力500mW。送信インジケーターを装備

デザイン賞

7MHz ゲート変調
AMトランシーバー
JH2UIN 山清司さん

【おもな特徴】

  • DDSモジュールを使用し、7MHzをダイレクトに発振
  • FETのゲートに変調信号を加えAM波を生成
  • 受信部はシングルコンバージョン。スピーカーは木製BOXでAMの良い音をオーディオ的に作成


自由部門

最優秀賞
(総務大臣表彰予定)

HF-VHF SSB
MULTI BANDER
JA4LAO 伊藤恒雄さん

【おもな特徴】

  • HF〜VHFまで1台で運用可能なSSBトランシーバー
  • Ni-MHを使用して繰り返し使用可能にし充電回路(急速充電回路、約4時間充電可能)を内蔵
  • 外部電源にも対応し長時間運用にも対応。
  • アンテナはコイルを交換することで全バンドに対応
  • 基準周波数にVCXOを使用し移動用でありながら高い周波数安定度を達成

優秀賞第1席

グラフィカル表示
アンテナ・アナライザー
JA1VXQ 塚原敏夫さん

【おもな特徴】

  • 簡単な操作で使用できるように、アンテナの共振周波数とSWRの測定のみに特化した簡易型とした
  • 1スイープの画面表示に要する時間が約1秒と早いので、SWRの確認が素早く可能
  • 耐衝撃性のあるシリコンカバー付きケースを使用

優秀賞第2席

RF Multi-power meter
(135k〜24GHz)
JA3CVF 森本 清さん

【おもな特徴】

  • 135kHz〜24GHz帯アマチュアバンドの送信電力をdBm直読で測定可能
  • 多様なレベル表示機能(アナログメーター、デジタルメーター、音声変換、画像バー表示)で用途に応じて使い分け可能
  • 高感度で1280Mバンドでは-90dBm(1ピコワット)以下の電力も検出、表示の拡大機能が付いているので、サンノイズ、ムーンノイズ、デジタルアマチュアテレビ信号等を的確に捕捉、レベルの測定が可能
  • マイクロ波用は通過型の電力計になっていて、終端抵抗併用でパワー測定、反射波の測定でリターンロス測定が可能
  • マイクロ波以下の周波数でもリターンロスブリッジを使って微小電力でリターンロスの測定が可能

優秀賞第3席

アンテナ直下型
リモートシャック
本体ユニット
鴻巣アマチュア無線連合会
代表:JA1COU 村田 豊さん

【おもな特徴】

  • トランシーバーはFT-817(出力5W)を使用。1.8MHzから430MHzまでのオールモード
  • 携帯電話の格安SIM利用のインターネット接続で安価なランニングコストを実現
  • アンテナは4種類の自動切り替え
  • 屋外使用の防水型(約2年弱の動作実績あり)
  • 40cm(横幅)×40cm(高さ)×20cm(奥行)のコンパクトケース
  • ソフトウエアはWindows OSを除きすべてフリーウエアで実現
  • ローテータ-コントロール付き

アイデア賞

77GHzトランシーバー
JH3OZA 桶谷 保さん

【おもな特徴】

  • 76GHz自動車用ミリ波レーダのパッチアンテナ、RFアンプ、ミキサー、送受信の切替ユニット部品を有効利用
  • 親機には、旧アナログ900MHz帯MCA無線機(基板)を利用
  • ミリ波通信実験が簡単にできるよう小型軽量化し、簡単に移動運用が可能
  • デザイン的に面白い透明アクリルケースを作りスケルトン化し中身を公開
  • 再利用品を使用し製作費が安価

今回応募があったそのほかの自作品コンテスト第1次審査通過作品を紹介

■規定部門■

▲JF2NMY高木正人さん

▲JA3YCK淀川工科高等学校アマチュア無線部
代表:河邑直哉さん

▲JF1GYO黒川裕之さん

▲JA1MKB黒岩 保さん

▲JH1KYY平野誠一さん

▲JH3EBM佐竹 功さん

▲JH1SFQ笠木信司さん

▲JP1QYO岡ア直大さん

▲JA6FQH江ア克典さん
■自由部門■

▲JF2NMY高木正人さん

▲JN4TWW黒藪健吾さん

▲JM6NUM安藤正男さん

▲JR1KQU加藤欣一さん

▲JH0PHS堀内 修さん

▲JE1GIX金子勝郎さん

▲JF3RGS奥山悦雄さん

▲JH1RDI田崎 晃さん

▲JR1BQQ藤掛章雄さん

▲JA1YEF茨城県立日立第一高等学校・付属中学校科学部
代表:関山大志さん

▲JP1BJB東 明洋さん

▲JH1KYQ田中 宇さん

▲JR2KPO佐々木陽菜さん

▲JH4JNG内藤喜泰さん

▲7N3TFI山村賢二さん
