ＳＡＮＳＵＩ　トランス一覧表

---

自作に便利なサンスイの小型トランスをご紹介いたします。


資料提供　：　橋本電気株式会社

---

＊トランジスタ用オーディオトランス＊

＜ＳＴ型ドライバートランス＞

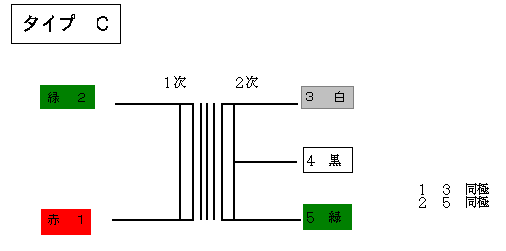

品　名	インピーダンス		直　流　抵　抗		巻線比	形　　状	リード 色別	重量(gr)
	１　　次	２　　次	１　　次	２　次
ST-17A	25KΩ	*10KΩ	1150Ω	570Ω	1.60:1	CB-19	C	13
ST-20	10KΩ	1KΩ	470Ω	78Ω	3.16:1	CBL-12	A	6.5
ST-21	10KΩ	*2KΩ	630Ω	120Ω	2.24:1	CB-19	C	13
ST-22	8KΩ	*2KΩ	390Ω	120Ω	2:1	CB-19	C	13
ST-23	2KΩ	*2KΩ	300Ω	170Ω	1:1	CB-19	C	13
ST-24	1KΩ	*2KΩ	57Ω	160Ω	0.7:1	CB-19	C	13
ST-25A	4KΩ	*2KΩ	250Ω	160Ω	1.38:1	CB-19	C	13
ST-26	20KΩ	*1KΩ	1600Ω	73Ω	4.38:1	CB-19	C	13
ST-27	20KΩ	*2KΩ	1600Ω	130Ω	3.13:1	CB-19	C	13
ST-28	20KΩ	*4KΩ	1600Ω	250Ω	2.20:1	CB-19	C	13
ST-29A	2.5KΩ	*1.5KΩ	165Ω	110Ω	1.28:1	CB-19	C	13
ST-34	5KΩ	*1KΩ	244Ω	89Ω	2.17:1	CB-19	C	15
ST-52	600Ω	*2KΩ	37Ω	165Ω	0.522:1	CB-28	C	59
ST-53A	750Ω	*350Ω	41Ω	30Ω	1.43:1	CB-28	C	59
ST-54	*400Ω	*45Ω	19Ω	2.6Ω	2.90:1	CB-35	E	84
ST-55A	*750Ω	*120Ω	35Ω	8.3Ω	2.42:1	CB-35	E	84
ST-56A	*500Ω	*150Ω	39Ω	12.5Ω	1.72:1	CB-41	E	149
ST-57A	*300Ω	*35Ω	20Ω	3.2Ω	2.76:1	CB-41	E	149
ST-58	5KΩ	*2KΩ	260Ω	164Ω	1.53:1	CB-19	C	14
ST-59	25KΩ	*1KΩ	1.65Ω	71Ω	4.67:1	CB-19	C	14
ST-71	600Ω	*600Ω	51Ω	55Ω	1:1	CB-19	C	14
ST-72	600Ω	*1KΩ	51Ω	83Ω	0.74:1	CB-19	C	14
ST-73A	1KΩ	*1KΩ	84Ω	83Ω	1:1	CB-19	C	14
ST-75	10KΩ	*600Ω	420Ω	21Ω	4.15:1	CB-19	C	13
ST-76A	3KΩ	*1.2KΩ	141Ω	58Ω	1.55:1	CB-19	C	13
ST-78	10KΩ	*10KΩ	330Ω	420Ω	1:1	CB-19	C	13
ST-79A	*600Ω	*40Ω	36Ω	2.5Ω	3.68:1	CB-28	E	60
ST-92	1.3KΩ	150Ω*2 (*600Ω)	73Ω	21.5Ω*2	2.9:1*2	CB-28	H	60

*：プッシュプル回路用センサータップ付

＜ＳＴ型アウトプットトランス＞

品　名	出力(W)	インピーダンス		直　流　抵　抗		巻線比	形　状	リード 色別	重量(gr)
		１　　次	２　 次	１　 次	２　 次
ST-30	0.02	△12.5 KΩ	50KΩ	540Ω	1250Ω	1:2	CBL-12	D	6.5
ST-31	0.2	*500Ω	3.2Ω	36.5Ω	0.24Ω	12.3:1	CB-19	B	13
ST-32	0.2	*1200Ω	8.0Ω	60Ω	0.62Ω	12.0:1	CB-19	B	13
ST-33	0.2	*800Ω	4Ω,8Ω	46.9Ω	0.66Ω	9.5:1	CB-19	F	14
ST-41A	0.7	*200Ω	4Ω,8Ω	11.2Ω	0.53Ω	4.87:1	CB-28	F	59
ST-42	0.7	*300Ω	4Ω,8Ω	17Ω	0.53Ω	5.97:1	CB-28	F	59
ST-45	0.2	*600Ω	10.0Ω	34Ω	0.68Ω	7.75:1	CB-19	B	13
ST-46	0.7	*400Ω	4Ω,8Ω	25Ω	0.54Ω	6.87:1	CB-28	F	59
ST-48	0.7	*600Ω	4Ω,8Ω	34.5Ω	0.54Ω	8.41:1	CB-28	F	59
ST-60	3.0	*60Ω	4Ω,8Ω	3.5Ω	0.62Ω	2.58:1	CB-41	F	149
ST-62	3.0	*120Ω	4Ω,8Ω	6.5Ω	0.62Ω	3.66:1	CB-41	F	149
ST-65B	8.0	*40Ω	4Ω,8Ω,16Ω	1.7Ω	0.78Ω	1.52:1	CB-52	G	350
ST-67B	8.0	*25Ω	4Ω,8Ω,16Ω	0.91Ω	0.80Ω	1.21:1	CB-52	G	350
ST-81	0.2	*1KΩ	8Ω	57Ω	0.67Ω	10.8:1	CB-19	B	14
ST-82	0.2	*500Ω	8Ω	29Ω	0.67Ω	7.7:1	CB-19	B	14
ST-83	0.2	*400Ω	8Ω	21Ω	0.67Ω	6.85:1	CB-19	B	14

*：プッシュプル回路用センサータップ付　△：オートトランス（チョーク）
